1 項目概述
本系統方案采用全數字、標準TCP/IP協議系統設建設在追求性能優越、經濟實用的前提下，遵循技術先進、功能齊全、性能穩定、節約成本的原則。使該系統真正成為符合電廠實際應用的信息平臺。并綜合考慮維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。
對于電廠來說，都按照統一的要求進行設備配置，員工能夠按照標準流程規范進行操作，實現視頻監控流程的標準化。
所以整個工廠門禁監控系統建設以下幾個部分的內容：
工廠前端監控、門禁管理系統
信號傳輸網絡設計
分控與總控中心建設
總控中心整個監控系統的軟件平臺
隨著高科技的蓬勃發展，智能化管理已經走進了人們的社會生活，電廠適應信息的時代需要，作為跨世紀使用的建筑和辦公環境，必須在功能上滿足當前和未來發展的需求，成為文化和經濟發展的基地。
感應式IC卡出入管理控制系統（簡稱門禁系統），具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部員工出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安，從而為用戶提供一個高效和具經濟效益的工作環境。
它在功能上實現了通訊自動化（CA）、辦公自動化（OA）和管理自動化（BA），以綜合布線系統為基礎，以計算機網絡為橋梁，全面實現對通訊系統、辦公自動化系統的綜合管理。
門禁系統作為一項先進的高科技技術防范和管理手段，在我國已經廣泛應用于各種建筑內，特別是由于系統本身具有隱蔽性，及時性等特點，在許多領域的應用越來越廣泛。
2 系統總體設計
2.1 需求分析
根據電廠的特性和設計目標的要求，對于電廠視頻監控系統和門禁管理系統的需求分析如下：
電廠視頻監控系統，應以核心安全生產事故地點為重點區域，進行監控設備安裝；建設全方位、全天候的視頻監控系統，以滿足集團安全管理的需求，其中重點的監控區域有生產機組、特種加工區域等；
視頻監控中心管理軟件滿足實時監控、錄像回放與下載、電子地圖、設備遠程統一配置和管理、流媒體負載均衡、具備級聯模塊、豐富的對外接口等功能；支持多分控中心建設，通過多級權限有效管理圖像資源；
門禁系統具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部員工出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安，從而為用戶提供一個高效和具經濟效益的工作環境。它在功能上實現了通訊自動化（CA）、辦公自動化（OA）和管理自動化（BA），以綜合布線系統為基礎，以計算機網絡為橋梁，全面實現對通訊系統、辦公自動化系統的綜合管理。
根據業主安全管理系統要求，我公司深化軟件設計完美與業主安全管理系統發布的統一數據接口實現與電廠門禁控制系統的集成，共享數據及承包商管理授權。
2.2 設計思路
在電廠的監控門禁管理系統，以“人防、物防、技防”相結合，本著“嚴進寬出”的原則，采用先進的CPU硬件加密技術、人臉生物識別技術，其功能包含有：管理控制功能、報警功能、聯動功能，在實際具體應用中設置靈活、簡單、方便、實用。
根據電廠項目基建施工特點，本工程為安防監控系統、門禁系統及網絡傳輸。
2.3 系統組成
數據前端組成
監控系統前端視頻采集通過前端監控攝像機來實時監控和數據備份；
視頻信號和門禁數據通過網絡傳至監控集中中心，實現視頻監控顯示和錄像存儲。根據需要及實際網絡情況，把視頻圖像等傳輸至分控中心、領導客戶端和門衛崗亭；同時支持客戶端遠程調閱各監控圖像；
管理中心組成
監控中心系統由管理服務器、硬盤存儲機及網絡設備、電視墻和客戶端管理等組成。
（1）管理服務器是系統對前后端設備進行有效管理的主要設備。主要功能包括：
用戶管理：
保存用戶信息，提供客戶的創建、修改、刪除、賦權等接口。
用戶登錄時，中心管理服務器負責對其鑒權。
記錄各個用戶的操作流水：
匯總用戶使用的視頻流量，時間等信息。
前端設備管理：
保存前端設備信息，提供前端設備的創建、修改等接口。
實現對前端設備業務參數的配置和查詢。
前端設備向平臺注冊時，中心管理服務器對設備鑒權。
匯總設備的在線狀態、時間、發送流量等信息。
能力封裝：
實現對外開放的能力接口，對外提供系統所能提供對外能力的Web Service接口，將網絡視頻監控系統所提供的視頻監控業務能力封裝為標準的Web Service API，供其它系統調 用網絡視頻監控系統所提供的視頻監控業務和門禁數據查看。
（2）硬盤錄像機及管理服務器是系統中的網絡錄像存儲單元，實現對音頻/視頻的接收存儲、錄像回放服務等功能。存儲服務器內配置物理存儲設備，可實現分布式部署。存儲服 務器的主要功能包括：
錄像存儲
存儲服務器支持從前端設備或流媒體服務器獲取媒體流并存儲在所連接的存儲介質中，并保存所存儲資料的索引。
錄像檢索
存儲服務器支持對存儲管理服務器模塊錄像檢索指令進行反饋，支持多種檢索方式。
流式回放
存儲服務器支持來自存儲管理服務器模塊的回放請求，并通過 RTSP 提供流媒體服務。
錄像下載
存儲服務器支持通過RTSP提供錄像下載服務。支持選擇時段的錄像下載方式。
（3）客戶端實現實時監控、認證訪問監控所有現場設備，可以實現輪循預覽、電子地圖等功能。
2.4 功能設計
根據電廠的特點、設計目標的要求，結合需求分析，先列出如下功能設計：
實時監控功能：采用高清網絡攝像機，獲得監控區域內清晰的實時監控圖像，實現24小時不間斷本地監控。
錄像存儲功能：選擇存儲模式，前端攝像的視頻信號接入存儲服務器存儲數據，錄像保存時間達到30天以上（可根據需要設置），以供事后調查取證。
管理功能：管理人員或授權訪問人員，能通過訪問監控系統，實時預覽監控畫面、回放歷史監控圖像、下載監控資料、遠程配置管理設備等；分布式部署和預留擴展接口：滿足今后監控點位的增加的需要。
安全門禁管理系統中，信號的傳輸是整個系統非常重要的一環，這部分的造價雖小，但關系到整個系統的使用效果，因此要選擇經濟、合理的傳輸方式。本方案采用超五類雙絞線和光纖的傳輸方式。視頻雙絞線基帶傳輸是用超五類雙絞線，通過交換機進行數字信號傳輸。
對于門禁環境，超五類線傳輸建議如下：
制器到接入交換機的距離不超過100米，為確保監控系統的圖像質量；
接入交換機與核心交換機采用單模光纖傳輸方式；
當必須穿越復雜電磁環境時（如附件有大功率電動機）時，建議采用光纖傳輸方式。
3 系統詳細設計
3.1 監控門禁系統設計
前端攝像機是整個安全防范系統的原始信號源，主要負責各個監控點現場視頻信號的采集，并將其傳輸給視頻處理設備。監控前端的設計將結合實際監控需要選擇合適的產品和技術方法，保障視頻監控的效果。
作為監控系統的視頻源頭，攝像機對整套監控系統起著至關重要的作用。對攝像機的基本要求是：圖像清晰真實、適應復雜環境、安裝調試簡便。
1、圖像真實清晰——攝像機種類很多，其本源是內部核心部件“圖像傳感器+數字處理芯片”，針對不同的行業有完全不同的優化方案。比如：廣播電視系統的圖像處理偏艷麗，這是符合觀眾的視覺需求。相對而言，視頻監控系統對圖像的要求是真實還原，尤其是圖像的色彩應與現場一致，比如：人的膚色、衣著顏色、車輛顏色等。其次，圖像清晰度主要取決于圖像傳感器線數，線數越高，圖像解析力越高，能獲取更多的圖像細節。此外鏡頭倍數也將影響用戶捕獲圖像的景深，廣角取景能獲取全景概況，長焦取景能獲取人臉面部特征，因此，用戶對圖像要求與使用場景密切相關。當然，在特殊場景下還需要特殊功能進行匹配，比如：超低照度、逆光等等。
2、適應復雜環境——與存儲設備、交換機所處環境不同，攝像機一般都置于風吹日曬的環境下，天氣變化都會影響攝像機的工作。耐高溫、抗雷擊、防水防塵等應達到相關指標，攝像機應該能在惡劣環境下正常工作。有些環境下室外攝像機護罩內應該有加熱、除濕等裝置，防水防塵級別應該達到IP66，內部電路應該具備防浪涌保護設計，抗3000V雷擊。
3、安裝調試簡便——攝像機多安裝于難以摘取的位置，因此使用過程中的再度調試是 較麻煩的，增加維護成本。攝像機應該提供OSD操作菜單供用戶遠程調試及參數修改。此外，建議為攝像機由UPS集中供電以保證電源潔凈，防止串擾。
2.網絡構架
全廠所有區域的攝像機組建成獨立局域網，每個監控攝像機分配獨立IP、名稱、顯示和備份數據時記錄當前通道名稱、時間等，當其中一臺攝像機發生故障時不影響其它監控攝像機。本系統獨立組建局域網并入電廠辦公內網，并在廠領導及職能部門領導的電腦中安裝監控客戶端并按權限給予查看和備份權限，方便于廠領導辦公室及職能部門辦公室及時了解現場的情況。每個監視器提供實現四畫面、六畫面、九畫面、十六畫面等分割或單幅循環切換的方式顯示圖像的功能。
安全門禁管理系統中，信號的傳輸是整個系統非常重要的一環，這部分的造價雖小，但關系到整個系統的使用效果，因此要選擇經濟、合理的傳輸方式。本方案采用超五類雙絞線和光纖的傳輸方式。視頻雙絞線基帶傳輸是用超五類雙絞線，通過交換機進行數字信號傳輸。
對于門禁環境，超五類線傳輸建議如下：
制器到接入交換機的距離不超過100米，為確保監控系統的圖像質量；
接入交換機與核心交換機采用單模光纖傳輸方式；
當必須穿越復雜電磁環境時（如附件有大功率電動機）時，建議采用光纖傳輸方式。
3.硬件分布
在電子設備設置服務器機柜兩臺，配置高性能監控服務器，同時配置48盤位磁盤存儲，負責對所有區域的監控數據備份，視頻信息保留30日以上，當硬盤存儲達到上限后開戶循環錄像。
本系統為網絡數字化系統，全面滿足無限制增加攝像機，前端攝像增加攝像機時應同時增加后端存儲轉發能力。
前端配備多臺工作站用來監視現場運行情況。
重要車間及道路出入口配置人臉識別門禁系統。
前端基礎配套設施
（1）安裝支架
室內攝像機的安裝固定，根據攝像機型號和現場情況可采用壁裝、吊裝及角裝等多種形式的安裝支架，安裝高度應不低于2.5m。
安裝在室外的攝像機，當可借助建筑物附著安裝時，選用相應的安裝支架安裝；若無合適的建筑物供附著安裝，則需要選用視頻監控專用立桿，安裝高度應不低于3.5m。
（2）室外端接箱
室外攝像機的供電、信號等需要在室外進行匯集，需用專用的防水箱進行端接。端接箱內部安裝架的設計充分考慮設備的安裝位置，同時具有防雨、防塵、防高溫、防盜等功能。不便于在立桿上部安裝設備箱的，在地面設置設備機柜，其設計按照相關的規范標準執行，同時應具有防塵、防雨、防破壞等功能。
接地及供電設計
對前端供電和控制部分，需要采取有效的避雷接地措施，充分保障前端的穩定性和可靠性。
前端監控的防雷接地主要從以下三個方面進行：
1、直擊雷防護
在直擊雷非防護區的每個視頻監控點均配置預放電避雷針，安裝于監控點立桿頂部。提前預放電避雷針利用雷云電場周圍電場強度向針尖發射高壓脈沖特性，提前一定的時間引導雷電放電，不至于使局部雷云電荷積累形成過大的雷擊強度，降低監控點雷擊接閃強度和電子設備雷擊電磁脈沖強度，提高了室外監控點的保護裕度。
2、供電設施的雷擊電磁脈沖防護
電源防雷系統主要是防止雷電波通過電源對前端設備造成危害。為避免高電壓經過避雷 器對地泄放后的殘壓或因更大的雷電流在擊毀避雷器后繼續毀壞后續設備，以及防止線纜遭受二次感應，本系統對前端室外防水箱220V電源進線以及室外防水箱到攝像機的低壓電源 線路進行避雷接地。220V電源進線避雷標稱放電電流10KV，接地線纜建議6mm2。
3、均壓等電位連接技術
等電位連接是將正常不帶電（或不帶信息）的、未接地或未良好接地的設備金屬外殼、電纜的金屬外皮、金屬構架、金屬管線與接地系統作電氣連接，防止在這此物件上由于感應雷電高壓或接地裝置上雷電入地高電位的傳遞造成對設備內部絕緣、電纜芯線的反擊。監控點設備（含電源避雷器、控制信號避雷器）宜采用單點接地方式實現等電位連接，獨立接地電阻小于10Ω。
4、系統供電
系統設備建議電源質量建議滿足下列要求：
穩態電壓偏移不大于±2%；
穩態頻率偏移不大于±0.2Hz；
電壓波形畸變率不大于5%。
3.2 視頻傳輸網絡設計
傳輸方式的類型
監控系統中，視頻信號的傳輸是整個系統非常重要的一環，這部分的造價雖小，但關系到整個監控系統的圖像質量和使用效果，因此要選擇經濟、合理的傳輸方式。本方案采用6類雙絞線和光纖的傳輸方式。視頻雙絞線基帶傳輸是用6類雙絞線，通過交換機進行數字信號傳輸。高空鳥瞰攝像機和鳥瞰云臺攝像機采用無線網橋方式傳輸數據。
傳輸方式的選擇
對于監控環境，六類線傳輸建議如下：
監控點到接入交換機的距離不超過100米，為確保監控系統的圖像質量；
接入交換機與核心交換機采用單模光纖傳輸方式；
當必須穿越復雜電磁環境時（如附件有大功率電動機）時，建議采用光纖傳輸方式。無線網橋采用高頻率5.8G來傳輸無線信號，與現場其它無線網絡無沖突，可保證數據不受干擾。
電源和數據傳輸
因為前端攝像機分布面廣，基建場地環境復雜建議現場取電，數據通過光纖線路傳輸到集中管理中心。
線纜敷設
除了選擇充分滿足標準的線纜之外，施工必須符合GB50217-2018《電力工程電纜設計標準》的要求。我們建議以下基本要求：
線纜長度應滿足距離要求，避免電纜的破裂接續，若必須接續時，采用焊接方式或者專用連接器；
電源電纜和信號電纜應分開鋪設；
所有電纜應避開惡劣環境，如高溫熱源和化學腐蝕區等，如確實需要通過，必須進行有效防護；
所有電纜應遠離高壓線或大電流電纜，不易避開時應各自穿配金屬管，并盡可能地埋入地下；
當在建筑內鋪設時，應按建筑設計規范選用管線材料及鋪設方式，埋于建筑物體內；
電纜穿管前應清理管內雜物，穿線時宜涂抹黃油或滑石粉，進入管口的電纜應保持平直，管內線纜不能有接頭和扭結，穿好后應作防潮、防腐等處理；
電纜應從所接設備下部穿出，并留出一定余量；
在電纜端做好標志和編號，便于事后排查。
3.3 監控中心設計
監控中心為實現系統管理、圖像顯示等功能，布置服務器等設備。其視頻流向如圖所示：
系統管理
本系統設計對整個監控系統、門禁系統及車輛系統進行集中注冊、管理，管理平臺布署在監控中心，監控中心實現用戶注冊、設備注冊等注冊功能，以及戶管理、監控管理、存儲管理、設備管理、日志管理、報警管理、電子地圖管理等系統管理功能。
監控中心顯示
根據系統的經濟性、適用性、可靠性和高品質的要求，在集中控制室配置1臺46″顯示器顯示系統，系統為每個監視器提供實現四畫面、六畫面、九畫面、十六畫面等分割或單 幅循環切換的方式顯示圖像的功能，還可以根據使用環境實現任意開窗，顯示模式可采用實時顯示、輪詢顯示、觸發解碼顯示及錄像回放等方式顯示。
監控中心存儲
硬盤錄像機是目前應用廣泛、技術成熟的存儲及編碼設備，是目前主要的監控錄像存儲方式，實現視頻信號的接受、編碼和圖象合成，并將處理后的視頻信號輸出等功能，針對存儲做了很多創新和努力，旨在提高錄像數據的安全性、可靠性，延長磁盤使用壽命。
分控中心或客戶端的顯示
在值長臺配置一臺監控主機，并配置24"液晶監視器，負責對所有區域的監控。另外系統采用集中管理方式，值長臺監控主機兼作集中管理主機，負責對整個系統中所有數字視頻主機及客戶端帳號的管理。
為便于廠長辦公室、副廠長辦公室、總工辦公室及職能部門辦公室及時了解基建現場的情況，電視監控系統的數字網絡可與廠級局域網連接，網絡上的任何一臺計算機，只要權限許可，均可通過網絡調用實現對所有區域監視點圖像的監控。
在其它各監控點，配置現場工作站，負責對監視區域監視點的監控，包括視頻信號的切換、攝像探頭的控制等，以多畫面分割的方式顯示本區域所有監視點的圖像。
6.系統組網設計
網絡質量需求
對于監控網絡，其對于傳輸網絡的服務質量等級要求如下：
網絡時延上限應小于400ms
時延抖動上限應小于50ms
丟包率上限應小于1×10-3
監控網絡帶寬的計算
視頻監控系統帶寬需求與分辨率和幀率兩個因素密切相關。
通常視頻監控系統要求在25幀/s幀率情況下，1080P（分辨率1920×1080）碼流大小約為8Mbps。因此，對一路視頻圖像在實時顯示、實時存儲、分控端同時顯示的情況下，通常按照40兆帶寬進行核算及冗余配套。
對于所需圖像的實時性、流暢性要求不同，應根據實際情況具體問題具體分析，可以對業務網絡按照前端、中心服務平臺和客戶端劃分三部分計算。
前端帶寬的計算
監控系統的視頻編碼器編碼采用H.265的方式進行編碼，對網絡帶寬的占用比較少，就單路視頻而言，畫面質量為1秒25幀1080P圖像所需網絡帶寬為8Mbps，因此建議采用百兆接入，千兆上行，確?？傮w帶寬滿足使用要求。
4 系統軟件平臺
4.1 視頻系統平臺整體構架
智慧能源視頻及環境監控管理系統是專門針對智慧能源建設而開發的視頻聯網監控管理系統，該系統以網絡為紐帶，基于統一規范整合接入各類視頻監控設備，實現跨地區、跨部門視頻圖像信息資源的整合共享和互聯互通互控，為各能源企業可視化管理、兩化深度融合提供基礎服務和應用支撐。是在現有的IP視頻監控解決方案基礎上，將直觀、先進、人性化的操作界面和增強的功能融入平臺之中，使其成為一個真正的綜合性系統運行平臺。使得平臺操作人員方便而有效地管理成千上萬臺攝像機，從而大幅度降低了運營成本。
在視頻監控方面出于安全性的考慮十分注重底層編解碼，尤其在大型視頻監控平臺應用的穩定性首先基于系統核心架構。因此，將網絡視頻管理平臺的開發重點從底層核心層面到應用層面，都做出了嚴密架構。同時，這也是目前大多數平臺廠商開發的重要方向，即從原先只是管理視頻，發展為能夠即時掌握信息、且可進行事前預防的更高階的安防系統。
在操作層面，提供的是人性化的操作界面，盡可能讓使用者根據指引很容易上手；此外，在權限管理方面，管理平臺可以為指定的攝像機專門分配用戶，且能夠對每個攝像機進行權限劃分，同時還可以設定攝像機本身的操作權限，這樣就能夠方便用戶對攝像機進行全面化的管理。
4.2 軟件特點
穩定性：
基于H.265自主研發的編解碼，在不降低圖像質量與幀率的情況下同時顯示多圖像。它能在網絡上使用視頻傳輸速度達到最快并盡可能地節省帶寬。單系統客戶端支持32高清視頻同時解碼。
對H.265編解碼技術和SSD存儲技術的研發投入，強大的可靠性與安全性7*24小時的運轉，主備服務器的運行能最大程度的保證你的寶貴的視頻證據，所有視頻數據都經過了加密處理。
用戶可以選擇有意義的事件或是使用移動幀測進行存儲從而達到最大性能地使用存儲空間目的，更能提高錄像存儲的穩定。
安全性：
為保證系統使用的安全與穩定，對數據調用進行嚴格的授權和分級權限設定。對監控中心、分控中心、工作站等處在不同位置的查看端在系統平臺軟件中進行嚴格的權限設定。系統采用了嚴格的用戶權限設定。按照角色賦權的原則，通過角色劃分的方法使用戶對設備的 調度權限被嚴格設定。不同角色按照設定使用系統的指定調度模塊。不同角色擁有對調度模塊的不同操作權限。
對用戶登錄的物理位置，以及用戶口令、登錄的頻度進行嚴格驗證，保證授權用戶的使 用，防止非法調用。臉部識別與臉部馬賽克能夠讓管理視頻時過濾私人信息，只有擁有控有制權的人才能在輸出視頻時查看人臉，這樣更能保證視頻個人隱私。
視頻監控管理平臺采用以MS SQL Server數據庫管理系統為基礎的軟件平臺。視頻文件是通過加密的私有格式文件，我們使用MS SQL Server數據庫對錄像文件地址索引，視頻信息用數據表進行存儲。這樣即使有龐大的數據信息量，也能保證系統正常工作。
可擴展性：
開放的平臺軟件能支持數百種第三方攝像機和設備接入。支持ONVIF協議的各種網絡連接分析與分析軟件均可以接入。擴展第三方產品，使用第三方開發工具包，支持多種語言：NET，C++，Visual Basic，Web，等等。軟件可以與第三方系統相融合，可以讀取第三方系統的相關數據，也可以為第三方系統提供其需要的相關數據，提供SDK（二次開發包），具有開放式結構。
對前端圖像設備具備兼容性，包括對模擬矩陣、視頻編碼器服務器、網絡攝像機等數字圖像設備的兼容；能夠實現多種模式的圖像采集、壓縮、顯示、報警聯動、控制、遠程存儲回放、遠程管理等；能夠兼容的數字圖像設備包括了國際主流品牌的數字圖像設備。
平臺軟件可以接入基建現場管理平臺軟件系統和巡更系統，組成強大的智能化監控平臺。在這個智能化監控平臺上面，同時處理視頻監控，門禁和巡更系統，以及其他報警信號。
易用性：
人性化的用戶操作界面，采用友好的提示，讓用戶的操作圖形化更直觀，即使是從未接觸過的用戶都能快速上手。軟件使用界面良好，用戶安裝相應軟件后就可進行實現監控，完 全智能控制，不用單獨設置；系統建立基于C/S架構（即WEB）的組網技術，可以方便靈活的使用。集中系統與遠程訪問，通過主服務器接入許可證，用戶，數據庫存，攝像機信息，并提供集中式管理與操作?；谑录c動作的監控多種事件通知級別，運動增強檢測，錄相時間表選項等，能有效地提升監控體驗。
4.3 軟件結構
主控服務器：
系統采用數據庫和組播技術，允許多用戶的大規模并發訪問。同時系統平臺軟件采用了多線程的設計方法。在相應的硬件平臺支撐下，軟件的用戶數目不受限制，對大規模用戶的訪問有非常強大的支撐能力，完全可以滿足用戶擴容的需要。目前系統支持一百多家國際品牌網絡攝像機和視頻編碼器服務器及部分DVR產品。管理服務模塊是系統的核心，是整個系統的主服務器，橋接了其他的各個服務模塊。主要用于管理系統平臺所有的設備和與其它的管理服務器進行通訊和同步。

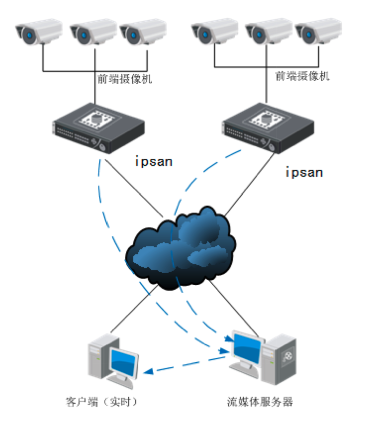

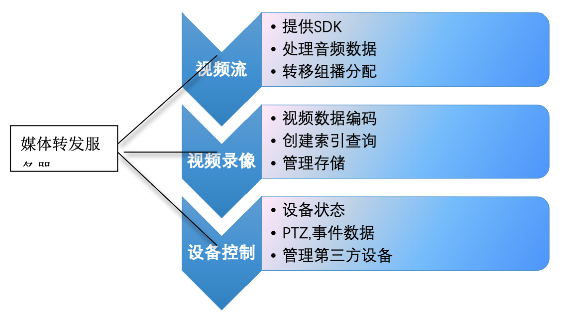

當多個客戶端需要同時查看某監控點的相同畫面時，勢必會造成在一條通訊網絡線路上的數據擁堵，嚴重浪費網絡資源。監控平臺軟件可以在有限的帶寬下，通過高效的流媒體轉發和流媒體級聯功能，保證音視頻流穩定有效的傳輸，以及在不 同網段之間轉發媒體數據，實現被轉發媒體位置的透明性。當有多個客戶端需要同時訪問同一遠程畫面時，在轉發服務與前端視頻通道之間只占用一個通道帶寬的網絡資源，再由轉發服務器將數據分發給多個客戶端，解決了帶寬、內外網和多用戶訪問的沖突，有效地利用 網絡帶寬。流媒體服務器支持視音頻流的轉發，當有多個局域網客戶端需要同時訪問同一遠程畫面時，可以通過流媒體服務器進行轉發，在轉發服務與前端視頻通道之間只占用一個通道帶寬的網絡資源，再由轉發服務器將數據分發給多個客戶端。

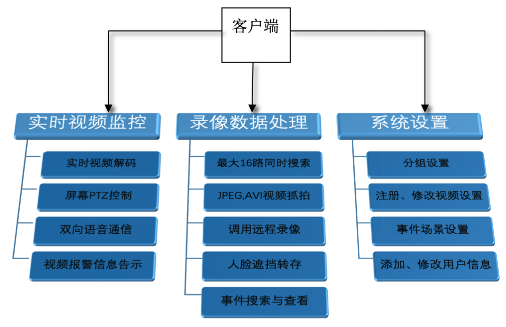

客戶端：
客戶端模塊是最終呈現在用戶面前，供用戶操作使用的模塊，客戶端通過與各個服務組件進行通訊，用于實時顯示視頻和回放錄像、控制云臺鏡頭動作、控制報警輸入輸出等監控操作，以及配置外部設備及用戶權限等管理功能?？蛻舳擞脩羰紫仍L問管理服務器，由管理 服務器完成用戶認證，管理服務器可通知轉發流媒體服務器發送單播或組播視頻流給該用戶，以實現實時顯示。
電子地圖：
支持JPEG、BMP格式位圖的導入和顯示，可導入電廠的平面圖，在平面圖上添加關聯設備，并在電子地圖上實現遠程設備控制，報警圖標閃爍等功能；也可導入電廠的多級地圖，并在多級地圖上添加監控點位，使監控更符合工作人員的習慣，支持多級電子地圖導入和添加，以及攝像機物理方位對應地圖位置的設定，這樣在客戶端上可以直觀看到當前攝像機以及直接點擊進行操作。同時支持攝像機快速導航設定，在客戶端直接點擊某個攝像頭的標 記，能自動而快速地切換到該攝像機所在的電子地圖上。
大屏圖像顯示和控制：
通過工作站的HDMI高清輸出（或者高清1路視頻解碼器）可以將數字視頻信號直接輸出到大屏上面，能夠自動將報警通道優先輸出。在監控中心的大屏上可以任意顯示前端高清網絡設備的圖像，可以調用攝像機視頻圖像在大屏上進行切換顯示，暫停和回放，以及數字放大等功能，操作方便靈活。主要功能：

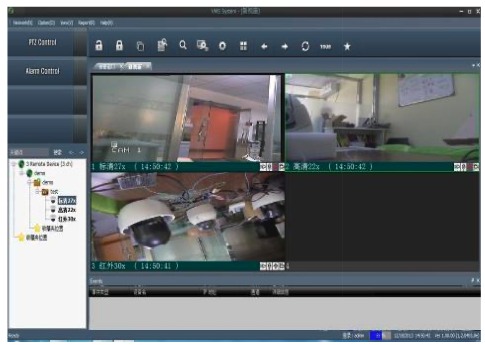

實時觀看
支持多種畫面分割，最大支持64畫面分割，通過客戶端查看現場的一切情況，對所轄區域的任一攝像機進行控制，實現控制攝像機的上/下/左/右和鏡頭的變倍/聚焦，并對攝像機的預置位和巡航進行設置控制應具有唯一性和權限性。
多個攝像機的切換（按照事先編輯好的順序），有多種語言可以選擇，包括中文。
多畫面分割功能，最多支持16路攝像機顯示。
報警事件詳細的信息顯示。
分區域的攝像機菜單，方便工作人員快速操作攝像機
快速查找攝像機
錄像：錄像儲存

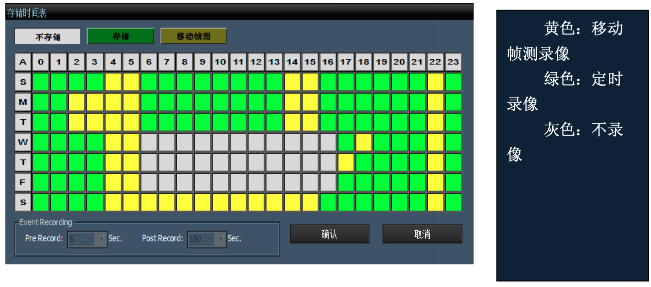

錄像方式選擇（每個攝像機）
多樣化監控錄像：提供24小時不間斷錄像，針對每個攝像機可自行定義錄像 時間和錄像啟動方式，如定時錄像、手動錄像、影像移動偵測錄像等。錄像文件管理：
對已錄制的影像，可提供搜尋、編輯、轉存及刪除功能。
可以選擇任意攝像機進行圖像回放，選擇2倍，4倍，8倍速率回放。錄像資料下載，錄像資料轉存成普通播放器可以觀看的格式。

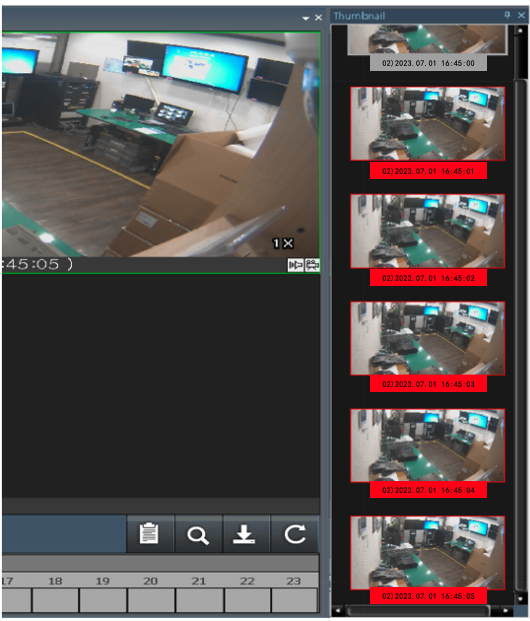

錄像回放屏幕縮略圖
縮略窗口（在一個搜索窗口里）：縮略圖能有效地看到每一秒（每一秒的第一幀）的圖像。它能還原第分鐘被丟掉的圖像。當你選擇其它攝像機時，它一樣能恢復。如果你點擊一個縮略圖時，它會顯示暫停。如果你想選擇你前一個時間點，雙擊縮略圖。一定時間間隔的縮略圖功能使得可以細分時間以識別事件發生時的確切時刻，對龐大存檔中的視頻進行搜索可以在幾秒鐘內完成，可以讓用戶自行設置不同的時間段（如按1小時、幾分鐘，甚至幾秒鐘）來對錄像資料進行搜索，大大減輕了工作人員的操作難度，提高工作人員的管理效率。
在主界面可以實時回放10分鐘以內的錄像資料，方便操作人員的使用。
不同的攝像機&不同的時間單獨回放
在多路視頻同時播放的同時，軟件支持單獨處理每一路獨立的視頻，相互之間不受任何影響。這樣方便用戶對幾個不同時間段的錄像和多個攝像機同時進行查詢。節省工作人員的查詢時間。
錄像轉存
錄像轉存，當需要將視頻將專有的視頻格式轉換成AVI視頻文件格式。錄像轉存文件搜索及回放。
雙向語音對講：
對于在前端安裝有話筒和音箱的攝像機監控點，可實現實時與監控中心操作人員進行雙向語音對講，以便快速溝通，及時處理發生的事件。
事件查看：
系統提供強大的日志（包括系統日志、用戶日志、報警日志）的存儲和檢索功能。服務器區分日志類型、時間、觸發信息等類別自動生成日志，完整地記錄系統事件、報警消息、操 作員登陸系統后的各項操作等。所有采集端與客戶端生成的日志自動發送到信息管理數據庫中心保存。
報警聯動功能
報警及聯動控制：通過報警輸入接口盒，當發生報警時，可聯動多個設備協同工作。當監視點發生報警時，系統自動啟動各種對應的聯動設備，并將視頻切換到相應的攝像機。監控中心可彈出報警信息，并有聲音報警和短消息提示。
多屏顯示
多屏顯示功能，實現在一臺客戶端計算機多個屏幕上分別獨立顯示軟件。
輪巡顯示
系統定時自動巡檢和人工自動巡檢兩種方式。人工自動巡檢優先級別高于系統定時自動巡檢，定時自動巡檢功能和人工自動巡檢功能由報警與監控系統各級監控中心實施。
數字變倍
電子變倍控制可以更清楚的看清監控對象的細節

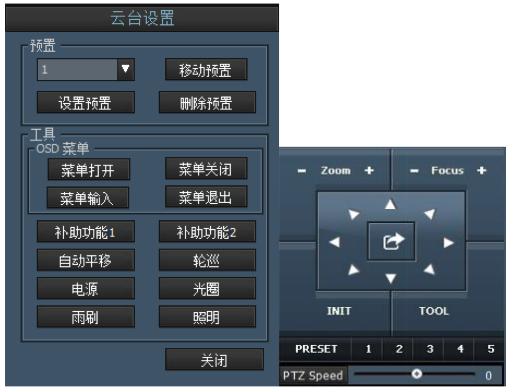

PTZ云臺控制
直接在視頻圖像上對攝像機的云臺、一體化球機等設備實現遠程控制：鏡頭變倍、調焦、云臺轉動（上下左右、定位預置點、巡航、調節速度、步進控制）等，操作方便，直觀。
電子地圖功能
電子地圖設置，多層地圖，平面圖的輸入，攝像機點位的布置，報警點的布置，發生報警時，彈出哪幾個攝像機的圖像，以及聲光報警。
電子地圖上非常方便觀看攝像機和門禁系統相關情況。
