1 用戶需求
用戶計劃在辦公樓二層報告廳升級改造，報告廳面積約420平米，高5.1米，安裝一套LED大屏幕拼接墻，大屏幕系統整體拼接規模為26（行）*14（列），單屏采用LED拼接箱體拼接而成。
此拼接墻顯示要按用戶的要求顯示相關的播放內容。在系統設計時需要考慮日后的冗余功能，如需追加信號源時，只需在現有系統中按相應的輸入信號源增加接口卡，不用改變整體系統的架構。在顯示輸出方面，能按要求顯示相應的輸入源內容，實現單屏顯示、多屏顯示、跨屏漫游等多種模式，在控制方面要求簡單、靈活。
2 工程范圍及規模
在本項目中，我方將采用由LED拼接顯示單元，結合定制的專業拼接底座，以落地的安裝方式進行拼接墻的建造。通過高性能的拼接處理器和控制PC，控制和管理各種輸入輸出信號源和顯示方式，讓拼接墻按要求進行展示。
大廳LED屏幕：由LED拼接單元組成，單屏箱體尺寸600*337.5mm拼接箱體而成，組合方式為26×14（行×列）；屏體長約15600mm；寬約4725mm
單元底座高度：暫定為600mm，實際高度根據用戶現場確定；
根據墻體高度及拼接規模，參照最佳觀看距離為5000～7000（mm）。
前廳小屏主要做文字信息展示，單屏箱體尺寸600*337.5mm拼接箱體而成，組合方式為8×8（行×列）；屏體寬約2700mm；長約4800mm；
對用戶現場要求：多組電源取電口 大廳顯示屏最大峰值功率為60KW，前廳小屏最大峰值功率為15KG,數據傳輸通過超五類RJ45線材傳輸，（長度不超過60米）布放到位，線纜布置至機房。直接接入LED發送卡。
3 系統功能
LED大屏幕拼接顯示系統是根據安防、廣播電視、醫療、工業及公共媒體發布等領域的專業顯示要求，選用目前最新HDR技術、結合先進的驅動控制系統，通過專業的結構化設計而生產的完整產品，以其卓越的顯示性能，已成為當前最高端、最理想的LED顯示產品。
以系統工程、信息工程、自動化控制等理論為指導，將國際最卓越的LED拼接顯示技術、電視墻拼接技術、多屏圖像處理技術、網絡技術等融合為一體，使整套系統成為一個高亮度、高分辨率、高清晰度、高智能化控制、操作先進的大屏幕顯示系統。能夠很好地與用戶監控系統、指揮調度系統、網絡信息系統等連接集成，形成一套功能完善、技術先進的交互式信息顯示及管理平臺，具有以下功能：
信號接收：LED顯示箱體信號接收卡采用RJ45接收卡設計，同時支持A-B雙信號輸入，優先顯示A信道信息圖像信息,滿足了工程布線靈活性傳輸性能。
4 多功能綜合信號處理平臺
綜合信號處理平臺是一款接口豐富、性能強大的坐席管理和拼接顯示設備。基于大容量高速FPGA和數字總線路由交換技術的全新架構，可作為指揮系統的核心設備，為用戶提供一個穩定、高效的多功能音視頻信號綜合處理平臺。設備能實現各種音視頻信號的混合輸入輸出（支持IP流媒體和4K信號）、坐席管理、協作辦公、高清圖像拼接、實時回顯、多客戶端同時登錄、大鼠標操作、信號源直控、嵌入式高清滾動字幕、多組拼接屏管理、觸摸式前面板等強大功能。
席位協同系統設計
坐席協同管理系統對業務主機、坐席主機和主機通過業務終端統一接入到系統，通過系統的處理，輸出給坐席終端接坐席顯示器。
坐席協同管理系統采用純光纖傳輸方式，完全排除了網絡環境帶來的卡頓、顯示效果差、信息數據泄露等問題。將機房內的數據、監控、業務主機分為多個組別，每個組別下分為普密和絕密兩類，普密主機使用共享數據主機端接入，可以通過遠距離席位操控并進行USB數據透傳；主機使用加密數據主機端接入，并在設備內部屏蔽了USB數據通道，保證了重要信息的安全性。坐席的顯示端無論是單屏、雙聯屏或三聯屏都可以通過一套鍵鼠在多屏之間滑屏控制。多屏可以設置綁定或非綁定，屏組之間可以同步切換，也可以異步切換。
坐席用戶可設置多級權限，例如每個組別內設置三級權限，第三級權限只能調取本人負責的業務主機，在小組內成員之間進行畫面推送；第二級權限可以調取、控制組別內的所有業務主機，對第三級權限操作進行接管；第一級權限為組長權限，可將共享主機在不同組別之間，通過預留的共享通道進行組間畫面共享，協作辦公。用戶權限可以精細到每一個信號源、顯示終端、大屏區域和功能模塊，為日常工作、常態化值班提供更好的邏輯性與管理性。
信靈活控制方式
系統允許領導人員、業務工作人員、保障人員，以集中控制、移動控制、授權控制的方式，對大屏幕進行開關機、開設窗口、選擇信源、顯示、調整音響和照明等操作。
標準優化設計
由于系統設備配置復雜、電纜信號繁多、安裝工藝和環境條件要求高，嚴格按照標準化綜合布線、電磁兼容性標準和大屏幕安裝要求，進行工程布線和設備安裝，確保系統能夠長期穩定運行。
5 視頻系統主要設備和工作說明
系統主要組成部件
大廳LED高清大屏顯示 1套
前廳LED小屏
多功能信號處理平臺1套
坐席管理發送端20臺
坐席管理接收端24臺
46寸液晶拼接顯示屏4臺
多功能拼接信號拼接器2臺
視頻接收端4臺
視頻發送端7臺
可視化運維綜合管理平臺1套（軟件）

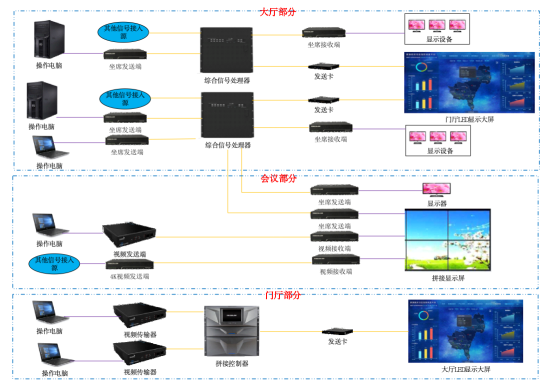

視頻系統拓樸圖
5.1 擴聲系統主要設備和工作說明
系統主要組成部件
主擴音箱4臺
主擴功放2臺
超低音箱4臺
超低音箱功放4臺
前置音箱4臺
前置音箱功放2臺
環繞音箱12臺
環繞音箱功放6臺
數字音頻媒體矩陣1臺
數字音頻矩陣4臺
數字調音臺1臺
數字接口箱2臺
鵝頸話筒（調音臺用）1臺
自動混音器2臺
電源時序器6臺
5.2 設備安裝平面圖
5.3 顯示管理
顯示部分主要由顯示單元、拼接處理器、相應的信號源設備組成，系統顯示方式和信號源管理由拼接處理器完成，控制整個顯示系統的按需顯示。每個顯示單元都與拼接處理器的對應輸出通道聯接；拼接好的顯示墻可以經由拼接管理軟件控制實現多種顯示方式。其操作均在控制電腦后臺完成，顯示屏上不會顯示各種控制界面。
監控設備將視頻信號通過統一編碼處理后，通過專線網絡傳輸，由于同一網絡內傳送的信號數量較多，因此需通過網絡交換機進行多線路連接，解碼后的視頻信號將通過后臺處理軟件進行控制，實現多畫面、單畫面、放大縮小等顯示。
5.4 控制管理
系統的控制部分由專用計算機（控制PC）及相應的控制軟件組成。系統專用計算機通過網線連接各設備，實現對設備的控制和管理。對拼接處理器的控制，包括不同的顯示模式和各種不同的信號源管理，實現任意開窗口、窗口的放大縮小、移動、場景的預存與讀取等各項功能。對顯示單元的控制，主要為開關機、亮度、對比度調整等。

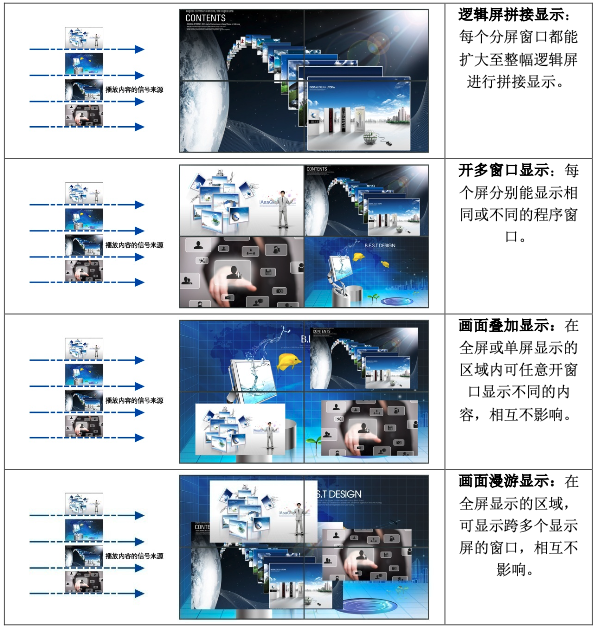

5.5 支持的顯示方式
在大屏幕上需要對各種信息進行直觀實時的顯示，做到“有理、有據、直觀”的進行決策。從業務分析角度講，系統需要整合全部的圖像資源，實現圖像資源在大屏幕的任意開窗、拼接、漫游、疊加、跨屏、縮放等功能。從性能分析角度講，需要對前端圖像資源訪問速度盡量快，發出控制指令到圖像按指令執行的總體時延盡量小。
開窗邏輯如下下表：
6 主要設備功能介紹
6.1 LED技術優勢
高清LED電視墻顯示屏，具備節約能耗、無拼接縫隙、亮度高、分辨率高、視角大、色域廣等優點，同時還具有如下特點：
拼裝精度高：所有關鍵性器件均采用了領先的精機加工技術，使拼裝精度大幅度提升；
安裝速度快：箱體之間有獨立的彈性保護裝置，兩側具有快速定位鎖具，滿足快速安裝
標準化接口：采用 RJ45雙信道 通用接口，提高產品通用性；
硬件集成度高，采用鋁制箱體 模塊化設計，便于維護。
技術介紹
CrystaView技術在現實效果方面大幅提升了顯示屏畫面暗部的表現能力，能夠細膩襯托景物暗部的層次和細節，并強化景深與銳度，可有效解決LED壞點十字架，低灰不均、第一行掃偏暗、低灰白平衡色偏、漸變暗線、高對比干擾和鬼影七大LED顯示屏顯示問題。
低亮高灰
LED顯示屏的灰度比LCD顯示屏高，能夠體現更多的細節，畫面更加生動，顏色更加豐富；LED顯示屏相比LCD顯示屏畫面層次感更強，能夠顯示更多的細節。
CrystaView技術內建SRAM的創新架構，不但節省了數據帶寬，而且在非常低的數據頻率下也能達到高灰階的效果。
暗部細節缺失 CR暗部紋理清晰
相對于傳統犧牲灰階來調整亮度的方式，CrystaView技術的電子技術帶有PMW功能的小間距專用高端芯片，在低亮畫面中細節依然完整，支持亮度調節無損灰階，實現灰階過度均勻無跳變；降低亮度也不損失灰度。
低灰均勻強化處理；顏色一致的區域內，經常出現以“芯片”為單位的色塊差異，A27芯片能夠處理畫面出現格狀的灰度不均問題。
灰階過度不均勻 A27系列灰階過度均勻
圖像銳化技術
圖像銳化處理的作用是使灰度反差增強，從而使模糊畫面變得更加清晰。對于常出現在文字上，尤其是“斜下”的筆劃上的鬼影問題，如文字筆劃下方出現有異于原本文字顏色的線條，類似“重影”，使文字邊緣變得模糊，A27系列在圖像處理上可通過銳化處理提高景物邊界細節，使圖像的邊緣，輪廓線以及圖像的細節變得更清晰。
應對動態響應慢，圖像模糊 應對動態響應快，圖像清晰
刷新率低 刷新率高
色彩增強技術
圖像色彩增強處理，通過處理低灰白平衡色偏問題，改善整體畫面色調偏離原色，使畫面真實顯示素材色彩，以改善圖像的視覺效果，提高圖像的清晰度，另一方面，對于高亮區域導致相臨低亮區域的顏色產生變異，使低亮畫面受高亮畫面影響而變色問題，A27系列可進行提高對比干擾處理
低灰顯示效果，出現色塊和亮度死區 高灰顯示效果，色彩豐富過渡自然
壞點十字架弱化處理：A27系列通過壞點十字架弱化處理，減少LED顯示屏像素點開路故障處為中心延伸出十字形的誤亮所造成的顯示畫面瑕疵
處理前 處理后
6.2 LCD拼接顯示屏
拼接顯示系統
本項目拼接顯示系統由4塊46英寸拼接單元組成，液晶面板采用專業窄邊產品，具備優異的技術特性。
采用LED背光技術
采用最新的LED(發光二極管)點陣光源背光技術，相對于傳統背光源，它具有發光效率高，發熱量低、耗電量低、無輻射、壽命長、體積小、不易破損等突出優點。具有更好的畫面亮度、對比度、畫面均勻度。LED背光屬于冷光源，不含鉛、汞等重金屬，沒有射線輻射，沒有環境污染。
耐高溫環境
在太陽直射或高熱量燈的照射下，不會產生黑斑，使用環境更多樣，無外部條件限制

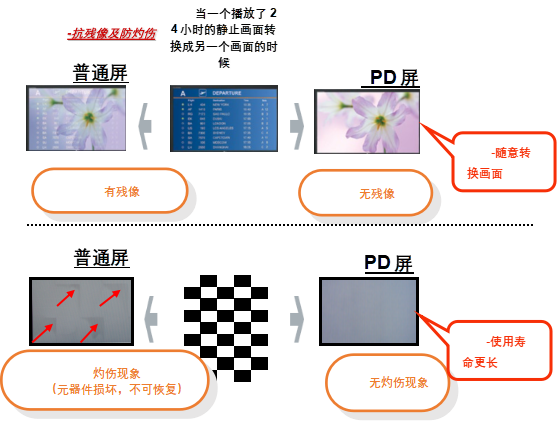

防止殘像和灼傷
長時間播放同一畫面，有效的防止殘像和灼傷的產生，使用壽命更長

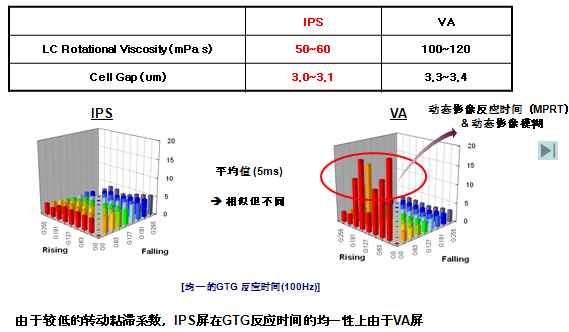

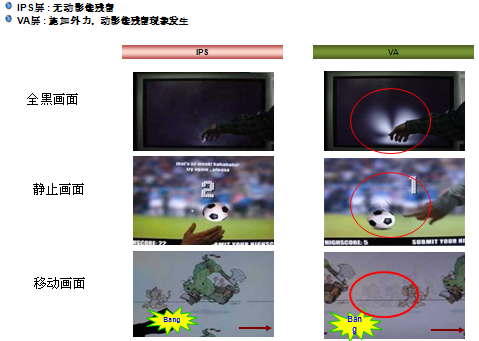

動態一致性高
無動態拖尾現象

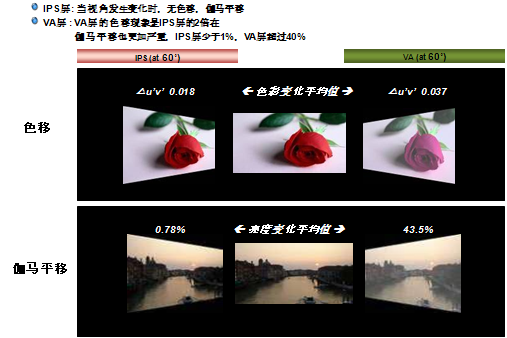

大角度色彩還原
抗輕微撞擊（可直接用于觸摸）

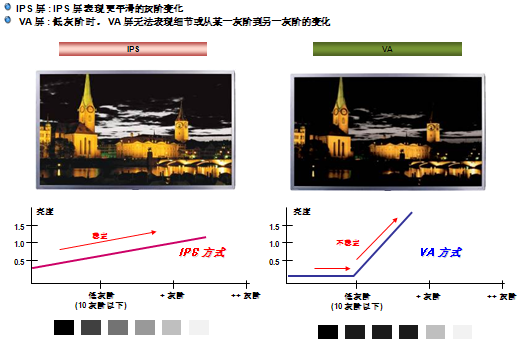

畫面對比度高

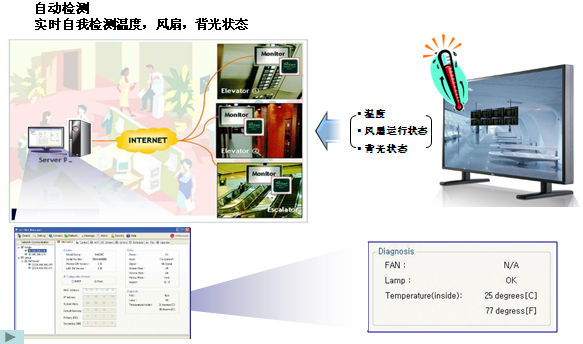

狀態自檢
擁有設備自動檢測功能，能夠自動檢測自身溫度，風扇和背光狀態，保持產品正常運行。

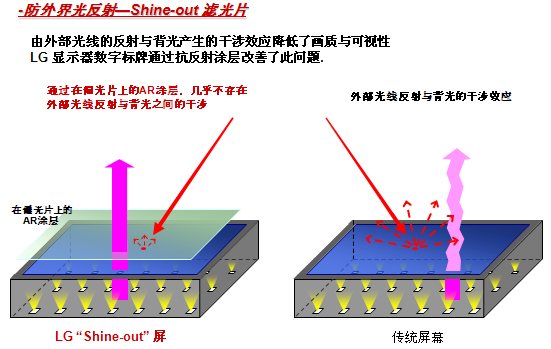

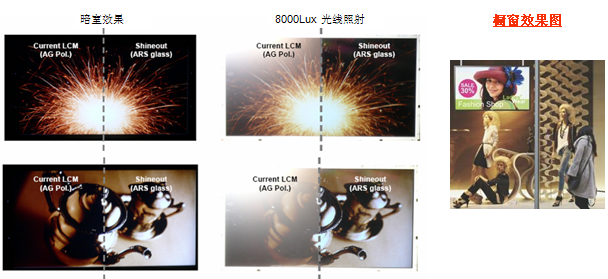

降低反射
獨有的Shine-out濾光片，消除了外部光線反射與背光之間的干涉
雙冗余（可擴展非本項目標配）
液晶顯示單元支持雙冗余控制技術，此技術的應用極大提升了產品的安全性和可靠性。其優勢是當一套電路發生故障時，無需專業人員的介入，通過遙控切換即可無縫的啟動另一套控制電路，達到免維護的使用效果。此項技術的引入，極大的提升了系統的整體安全性與穩定性。
液晶顯示單元都具有通道切換撥碼開關，此開關的應用可以通過遙控對拼接系統中的任意一塊顯示單元做通道切換，也可以對整個拼接系統進行整體通道切換，而切換的時間只需5秒；從時間可以看出，此技術的應用可為用戶節約2至3天的工程師維護時間，更為用戶整套系統的使用穩定性增加了保障基礎。

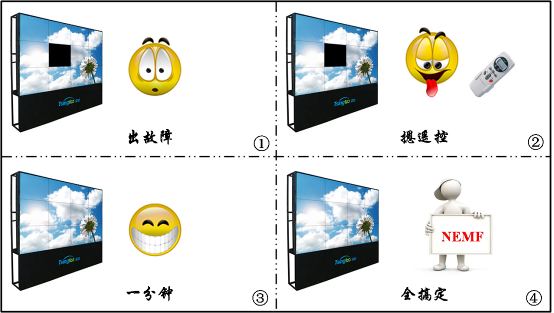

遙控切換通道圖示
在液晶拼接系統使用過程中如發現其中某個顯示單元因電源模塊或驅動模塊出現故障，導致屏幕不能正常顯示，可通過操作遙控器實現通道切換，不需要專業的工程師進行維修，可大大節省了工程人員的維護時間，且使整個系統具有更好的安全性、穩定性保障。

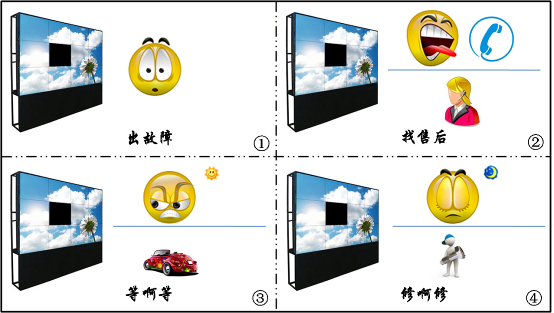

傳統液晶顯示

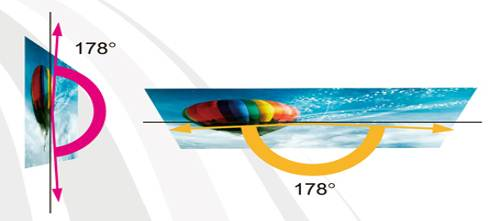

178°的寬廣可視角度
擁有178°的超寬視角，飽覽全景一目了然。
6.3 綜合信號處理平臺
平臺是一款接口豐富、性能強大的坐席管理和拼接顯示設備。基于大容量高速FPGA和數字總線路由交換技術的全新架構，可作為指揮系統的核心設備，為用戶提供一個穩定、高效的多功能音視頻信號綜合處理平臺。設備能實現各種音視頻信號的混合輸入輸出（支持IP流媒體和4K信號）、坐席管理、協作辦公、高清圖像拼接、實時回顯、多客戶端同時登錄、大鼠標操作、信號源直控、嵌入式高清滾動字幕、多組拼接屏管理、觸摸式前面板等強大功能。
功能介紹
拼接顯示、實時圖像
在大屏幕上需要對各種信息進行直觀實時的顯示，做到“有理、有據、直觀”的進行決策。從業務分析角度講，系統需要整合全部的圖像資源，實現圖像資源在大屏幕的任意開窗、拼接、漫游、疊加、跨屏、縮放等功能。從性能分析角度講，需要對前端圖像資源訪問速度盡量快，發出控制指令到圖像按指令執行的總體時延盡量小。
預監回顯、可視應用
操作人員需要對顯示在大屏幕上的內容提前進行預覽，選擇正確的視頻信號快速、準確地顯示在大屏上，避免誤操作的發生。同時也需要對大屏幕顯示的整體內容和效果進行實時回顯，方便操作人員和指揮人員實時對大屏顯示內容進行查看。因此，系統要具備對上屏信號的預監與回顯功能。所有信號源的圖像及大屏信息均能夠在PC客戶端和移動客戶端操作界面上實時顯示。可視化的人機交互界面能夠根據用戶的需求定制開發，保障最佳的使用效果和用戶體驗。
一鍵預案、自動輪巡
在不同的應用場景下，用戶對屏幕顯示的內容和窗口布局要求多樣化。有時可能需要同時顯示大量的監控畫面；有時可能只需要中間位置顯示重要信號源，兩側位置顯示重點監控畫面。各種不同信號源在大屏幕上的顯示位置多種多樣，可以任意布局和調整。日常使用時，用戶不可能每次都對大屏窗口的布局進行調整，需要提前將經常使用的顯示場景保存為多個預案存儲在設備內部。用戶需要相應的顯示應用場景時，可以一鍵快速調取預案，并且根據實際需要可設置預案場景自動輪巡。
坐席管理、人機分離
不同坐席人員需要同時處理大量的并發數據與信息，與不同坐席、不同業務部門甚至是不同地點的工作人員進行協同辦公。需要系統具有坐席管理功能，提高坐席人員的工作效率，提供良好的操作體驗。實現協作辦公、資源的互聯互通，同時要保證數據的安全可靠。
信息化建設必須要考慮數據的安全性。數據集中存儲在業務電腦及工作服務器上，需要建設隔離機房來提高數據的安全性。在實際應用中，操作人員和機房設備要分開，既要保證系統數據的安全，又要給操作人員提供良好的辦公環境，解決計算機輻射、噪音和散熱問題。同時要求不同操作人員在單個坐席上可以同時控制多臺計算機設備，滿足日常辦公的需求。
協作共享、一鍵推屏
在實際的應用中，不同坐席人員需要協同辦公、資源共享。需要進行各種不同信號的切換，處理大量的并發數據與信息，推送不同的信號到不同的席位進行觀看和操作，與不同坐席的人員進行協同辦公。操作人員不但需要操作多臺不同網絡下的專屬主機，而且不同席位間需要互相推送、共享信號，更需要將重要信息推送到大屏上進行顯示，便于快速的分析、決策和指揮。
需要系統具備演講一鍵推屏功能，通過軟件將電腦的屏幕窗口或部分區域，快速、便捷的將演講稿內容抓取、截屏投放到大屏顯示，實現演講臺操作模式。
資源整合、互聯互通
系統內設置有大廳、會議室、前廳和跨地域房間等區域，分散在不同位置，不同地域，同時還有視頻會議、各數據電腦、業務電腦，各區域位置均存在大量的視頻信息。系統需要對所有位置、房間的信息進行統一的監管，需要對分散的信號進行統一采集和整合，不同位置、區域和不同房間要實現互聯互通，資源共享。
權限管理、分組管理
傳統坐席管理的模式較為單一，無法實現分級分權限的多樣化管理。權限過于單一和固定不能適應各種多變、復雜操作場合的需求。在實際應用中，存在指揮員、管理員和普通操作人員等多種不同權限的人員，需要為不同的操作人員設置不同的權限。這就要求系統能夠提供良好的權限管理機制。
實際應用中存在大量不同的席位，并且不同席位的職能、分工也不相同。需要對不同的席位進行分組管理，才能夠保證不同組別的操作人員權限不同，相同組別的人員操作權限相同。為不同的操作人員設置不同的分組和權限，才能適應各種不同、復雜操作場合的需求，保證信息的安全性和操作的便捷性。
靈活性好、維護方便
系統的規模越來越大，設備的維護和升級問題也越來越突出。用戶需要系統具備高度靈活的配置手段，采用更多的模塊化設計。一旦出現問題維護人員可以快速定位故障點，方便的對故障模塊進行替換和維修，能夠簡化維護人員的工作程序，減輕維護人員的工作量。
實時監測、運維報警
隨著信息系統的飛速發展，視頻監控、網絡、音頻、視頻、會議、電源系統應用廣泛。現有系統中，沒有統一管理平臺，所有子系統都是采用獨立運維方式，操作運維人員需要頻繁切換各個子系統進行系統信息的查看和操作，給運維造成了極大的不便，同時，整個系統需要多個運維人員的參與，提高了運維成本。導致急需一個智能化運維模式、快速排障、異常檢測、態勢評測、有效整合的可視實用的高效運維平臺。

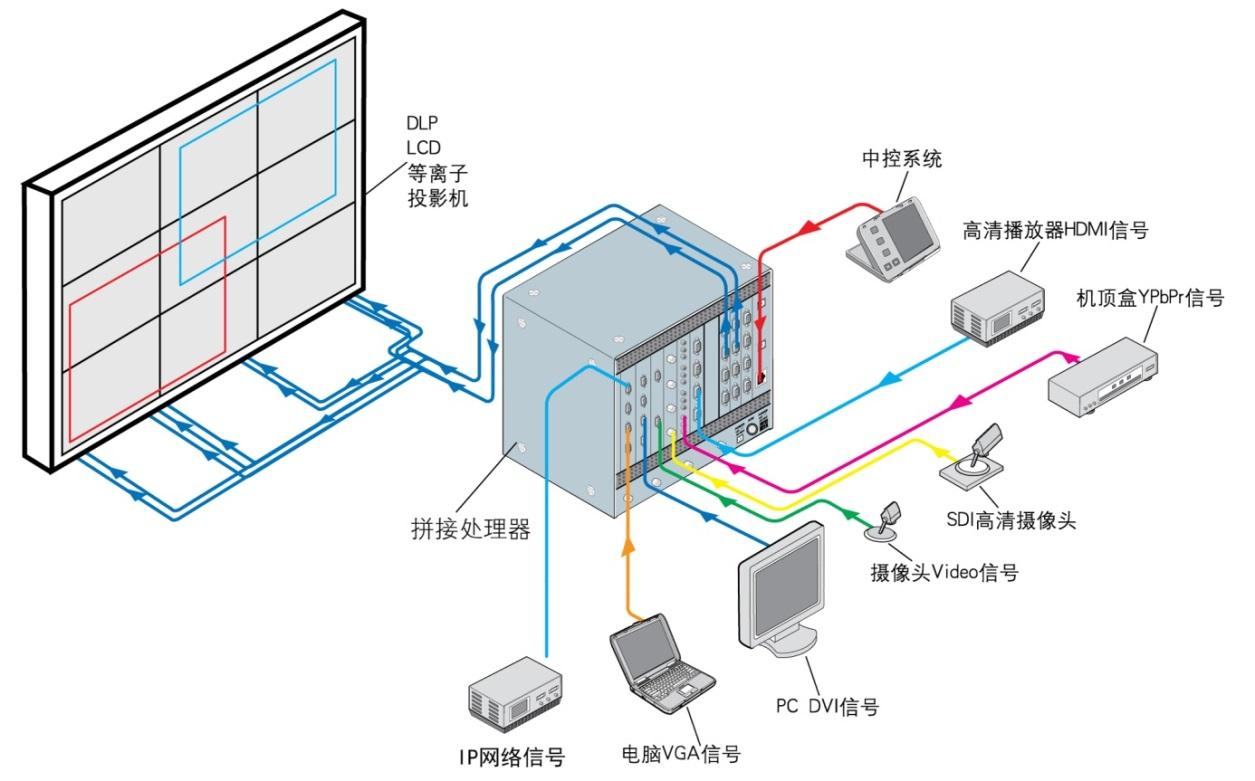

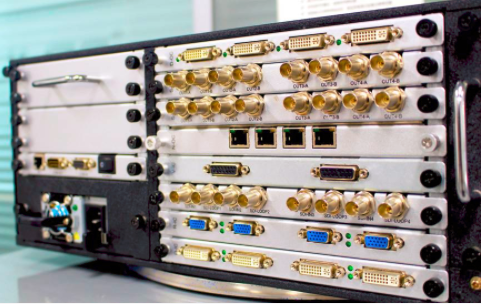

6.4 拼接處理器
拼接處理器包含多種系列，每種型號均可配置多種不同的可選規模，其中最大規模能支持160塊顯示的拼接顯示，可同時處理160路高清信號實時顯示，多達640路監控視頻信號實時處理。同時支持多組大屏不同分辨率顯示，每組的分辨率均可以根據實際需求自定義設置，尤其在多組不同規格大屏顯示的系統非常重要。
主要特點：
純硬件架構，性能穩定；
所有輸入信號可以任意開窗、疊加漫游，無區域限制；
革命性的背板全交換架構，帶來流暢清晰的畫面；
N+1冗余電源設計；
可不斷電更換散熱風扇；
支持場景預案管理和輪巡，設備內可以保存不少于120組場景；
支持信號源列表自定義管理；
全新的同步技術和雙緩沖技術，保證流暢、連貫的高速運動畫面
純硬件架構
系統采用純硬件FPGA架構，內部自建核心運算機制，自定義處理帶寬，圖像處理能力優異。無操作系統，啟動速度快（約5秒），能經受頻繁開關機，意外斷電對系統無影響，可快速恢復。沒有工控機式系統的死機、硬件沖突、藍屏、計算機病毒的困擾。平均故障時間MTBF>120,000小時，穩定性高，支持7×24小時的連續運行。
模塊化設計，并支持熱拔插
整個系統采用模塊化設計，包括輸入卡、輸出卡、切換卡、控制卡、風扇、電源等，并支持熱拔插。模塊化的設計為日常使用和維修帶來極大的方便，當系統出現故障時，無需拆開機箱就能實現在現場替換有故障的模塊，快速恢復系統正常運行。輸入模塊和輸出模塊的熱拔插特性使得系統可在不斷電的情況下更換、升級輸入輸出模塊，不影響系統的正常工作，保證了系統穩定、靈活、可靠的特性。
先進的背板交換架構
系統采用先進的背板交換架構，有別于傳統的PCI總線結構，為它的每個外圍槽位提供了高達12Gb/s的傳輸帶寬，外圍的板卡通過先進的背板交換架構進行數據的極速交換，從而確保數據可靠傳輸，提供快速的優質圖像資源被所有的外圍設備分享，從而使系統環境下大量的數據和圖像傳輸不再受到PCI總線結構的帶寬制約。基于交換架構的專用總線設計可以保證每個輸出屏幕都有獨立的專用帶寬，無論系統處理多少路高清信號，拼接多少個單元，都能保證圖像信號清晰、流暢、不丟幀。
強大的處理能力
系統支持多種信號格式輸入，包括復合視頻、VGA、DVI、IP流媒體、HDMI、SDI/HD-SDI等。對復合視頻，能兼容NTSC/PAL/SECAM等模擬制式，多達672路視頻信號實時處理；對計算機視頻信號，能兼容支持各種常見分辨率，并可實現自定義非常規分辨率，多達128路計算機信號實時處理。系統可輸出DVI-I信號或雙絞線數字信號，支持RGB（模擬）/DVI（數字）同時輸出，單個輸出通道最高支持分辨率1920×1200@60Hz，多達160路高清輸出，更多輸出可通過系統級聯。
多組分辨率輸出
系統的輸出通道可自定義多個獨立的組，每個組輸出的分辨率可以相同或不同。用戶根據現場需要配置相應的分辨率，為系統控制及管理多組分辨率提供解決方案。
DVI雙鏈路采集
系統配置DVI雙鏈路采集卡，單口實現高達4096×2048等超高清分辨率采集。使用多個DVI雙鏈路采集卡，即可輕松實現更大分辨的顯示。DVI雙鏈路采集卡可定制分辨率，實現在屏幕上點對點的顯示，圖像無拉伸變形，顯示效果清晰細膩，為拼接大屏實現分辨率點對點顯示提供解決方案。
全新的同步技術和雙緩沖技術
系統為保證高速運動的畫面在虛擬墻的各個物理顯示器上能達到同幀播放的效果，避免不同步造成的不同屏運動、畫面錯位和追趕現象造成的橫切紋問題。開發了獨有的全系統同步技術和雙緩沖技術，保證了全虛擬屏的幀同步和無追趕，為用戶提供流暢、連貫、實時的高清運動畫面。
冗余電源設計
系統支持配置冗余電源，當系統某一個電源出現故障時，備份的電源也能維持系統正常運轉。
信號顯示
系統中任意信號可在拼接屏的任意位置開多個窗口，無公共區域的限制，可任意疊加、縮放、拉伸、畫中畫顯示，為用戶提供靈活的應用。
控制方式多樣化
通過RS232 串口，可方便的把控制器與計算機、中控相連；通過網絡控制控制器，可實現遠距離控制或者多機、多級控制。
6.5 可視化管控平臺
為了保證系統的實用性和易于操作性，管理控制界面采用人性化的預監回顯方式，用戶可以在軟件界面上對輸入及輸出信號進行確認。在每次切換前，可以對所切換視頻進行預覽和確認，避免信號誤調用，提高信號切換的準確性。在每次切換后，可以對各顯示單元的整屏內容進行回顯，提高對大屏內容整體的管理和控制。
系統采用多用戶多權限設計，多個用戶可同時登陸控制，其中管理員用戶，可為其他用戶分配不同的權限。多用戶可在自己的權限內對系統同時進行控制，實現了多個操作員可在不同位置同時對信號源和顯示端進行操作，大大提高了操作控制的便利性。
軟件通過可視化觸控的方式簡化了用戶的操作，實現對多個會商視頻系統進行統一控制管理。結合系統級用戶權限功能，用戶只需通過簡單的操作即可完成信息的接收和發送，極大的提高了便利性。
6.6 可視化運維設計
在本項目中部署可視化運維平臺，平臺是一個由運維平臺和眾多運維目標產品設備組成的網絡服務。內部產品和外部產品可以根據多種協議方式發送標準的狀態數據到運維平臺，平臺通過標準或私有協議與設備通訊，采集匯總設備狀態信息，并在系統中通過可視化方式展示，根據設備狀態進行告警通知，及時提醒運維人員進行設備管理維護，盡早的發現并解決問題。
利用平臺，不僅能實現數據的接入、存儲管理，同時還可實現信息的顯示、管理。系統具備強大的指揮調度與運維功能，通過可視化的操作界面方便、快捷的進行信息調用，以得到最佳的操作體驗。系統應用的設備應可以通過網絡進行狀態監看，某個設備發生問題時需要有報警提示，便于保障人員做出處理。系統在控制軟件中要能夠監看到控制過程與控制結果，保證操作的正確性。
7 擴聲系統設計
音響系統是應急指揮系統所有子系統的聲場輸出終端。
設計場地有較高的語言清晰度和均勻的聲場分布，音質穩定、純正、自然度好、具有防自激嘯叫功能。
設計的揚聲器的外形和安裝位置不影響場地的整體風格。
音響系統采用專業調音臺和最新的數字音頻處理系統的完美結合。既可以根據不同需要配置音頻、音箱等設備，又方便使用操作，使用簡潔可靠、配置合理實用。充分保證音響系統的工作穩定性。考慮主擴聲音箱和補聲吸頂音箱布置方式，在此基礎上，通過對圖紙的三維建模，采用電腦計算機中的國際公認的EASE4.4/CAD聲場模擬分析和計算的方式，并根據數學方程進行逐步演算推導，以確定設計的數據是否符合使用時的要求，保證結果的真實性與可靠性。
揚聲器的布置：
整個擴聲系統的布置也非常重要，布置的好壞，直接關系到整個系統的擴聲質量。
揚聲器的布置，一般要遵循如下原則：
使大廳聲場均勻；
視聽方向一致，聲音親切自然；
有利克服反饋，提高傳聲增益；
線路簡單，便于維修，調整覆蓋角；
揚聲器發出的聲音，要比自然聲源延遲5~30ms；
按揚聲器覆蓋角（4kHz，8kHz為軸線下降6dB）覆蓋全部觀眾席。
遵循以上原則我們采用主席臺兩側布置主擴聲揚聲器，后場兩側墻或頂棚布置補聲揚聲器的方式。
聲場的設計：
隔聲處理：這是聲場設計的第一步。
混響時間：對聲場的所有技術指標中，混響時間是設計中比較容易控制的量化指標。
聲壓級的計算：聲壓級是專業音響系統工作的一個重要指標，一個合理科學的聲壓級對聲場的影響、設備的選型、實際的操作都有重要的作用，同時也為制造良好的聽音環境創造了好的條件。聲壓級計算公式：（M=S+10lgPL=M20lgr）跟距上圖和本會議室的容積2400立方米，本會議室的混響時間應控制在0.7-0.9s之間。
通過以上幾個方面使該會議室能達到良好的擴聲效果，達到聲音覆蓋全場、聲清晰明亮，不易產生自激。聽眾席有合適的響度，優質的清晰度。聲像一致，聲音信號真實重放。使與會，人員能感受到聲源的真實存在，清晰明亮，達到高保真重放的擴聲要求。且達到會議室擴聲以自然聲為主，要求擴散性良好，聲場分布均勻，響度合適，清晰度高，聲音自然等要求。
本項目設計，涉及以下以下主要設備：
主擴揚聲器16只，產品特點：兩單元兩分頻，具有15”高功率低音單元及3”鈦膜高音壓縮驅動器的全頻帶高聲壓高靈敏度音箱。
低頻揚聲器4只，產品特點：具有18”低音單元專為指揮大廳固定安裝場所量身定做，與全頻音箱配合使用可獲得優異的聽感。
前置音響揚聲器4只，產品特點：兩單元兩分頻，具有10”高功率低音單元及1.75”鈦膜高音壓縮驅動器的全頻帶高聲壓高靈敏度音箱。
主擴揚聲器功放10臺，補聲揚聲器功放3臺，產品特點：高性能，大功率的專業功率放大器，采用了優化的散熱器結構和高品質的散熱風扇，使得長時間大功率工作得到了可靠保證，低失真，高轉換速率，音質更優美，清晰度更高。
數字音頻媒體矩陣1臺，數字音頻矩陣4臺，產品特點：采用高性能32位浮點DSP，24位192K采樣率AD/DA芯片,為產品提供更好的動態處理及高保真還原能力，USB及RS485通信接口，可以實現多臺處理器的級聯。
數字手拉手系統1套，或有線會議話筒21臺，產品特點：手拉手話筒采用精巧的設計，著重于各種會議應用而全新推出的一款手拉手討論型會議系統，新研發的聲控模式，使參加會議的人員不需手動操作、直接對話筒講話，就可以啟動話筒單元進行發言，使用簡單，全面適用于各種會議場合。有限會議話筒具有闊頻寬的電容式單指向拾音話筒，高質量的拾音效能，設計于增強拾音、專業錄音、電視廣播、會議及其它高要求的拾音應用。
音頻布置系統說明
報告廳音箱立體聲雙聲道擺位，會議廳前方左右對稱擺放音箱，交叉覆蓋，后場分散補聲音箱，保證聲場覆蓋整個報告廳。
優勢：
主次分明，前后能夠直接覆蓋，均勻度極佳，清晰度高；
適用于報告廳，能夠滿足演出，報告會議，討論會議各種形式的會議；
配有數字音頻處理器，后場音箱根據現場情況，通過聲場計算做相應的延時處理，保證聲音同時覆蓋整個報告廳觀眾席，不會產生聲音延時的影響。
主控系統說明
報告廳整套音頻系統利用調音臺和數字音頻處理系統的完美結合，全部音源經過數字音頻處理器進行增益、降噪、以及混音等處理，經過調音臺的主擴及輔助等信號分配，然后輸出到功放，再到音箱。全部數字化的信號處理方式，抗干擾能力極強，圖形化操作更方便使用，系統連接簡潔可靠、配置合理實用，能夠充分保證報告廳音頻會議系統的工作穩定性，并對視頻會議信號進行處理，可達到會議回聲抑制消除、遠程音源效果如同親臨會場，是遠程視頻會議系統的完美解決方案。
會議拾音系統說明
會議討論系統選擇數字會議手拉手系統，新研發的聲控模式，使參加會議的人員不需手動操作、直接對話筒講話，就可以啟動話筒單元進行發言，使用簡單，全面適用于各種會議場合。
本系統由軟件和硬件組成，采用微處理器編輯控制，單元自動檢測設置、創新發言模式設置、發言限時功能設置、系統視頻預置等功能的實現，成為新一代多功能的、可脫離電腦使用、操作直觀簡便的視頻跟蹤討論型會議系統，支持Dante協議，是會議工程應用環境理想的系統解決方案。
話筒采用超寬視角OLED顯示屏，可顯示各種工作狀態，具有優先權按鍵功能，可以關閉正在發言的代表單元，心型指向電容話筒，實現高品質聲音拾取，不易嘯叫，主席單元可以利用優先權按鍵(Priority)和批準按鍵(Permit)來控制發言順序，控制會議氣氛。
或選擇有線會議話筒6臺，闊頻寬的電容式單指向拾音話筒，高質量的拾音效能，設計于增強拾音、專業錄音、電視廣播、會議及其它高要求的拾音應用。沒有會議表決功能，話筒優先級需要從音頻處理器中設置為固定話筒，不能隨時調整。
前廳音頻系統
前廳LED顯示屏擴聲配置吸頂音箱2只，一臺專業功放，在機房統一輸出至吸頂音箱。
